名古屋市 千種区 ポンプ取替工事
みなさんこんにちは！
今回は珍しい工事を任せて頂いたのでご紹介します！
お客様から雨の日にお電話があり、
戸建ての半地下の駐車場が水浸しになり、排水桝があるのにどんどん水位が上がってしまう。
排水桝の中にあるポンプが故障しているかもしれないとご相談を受けました。

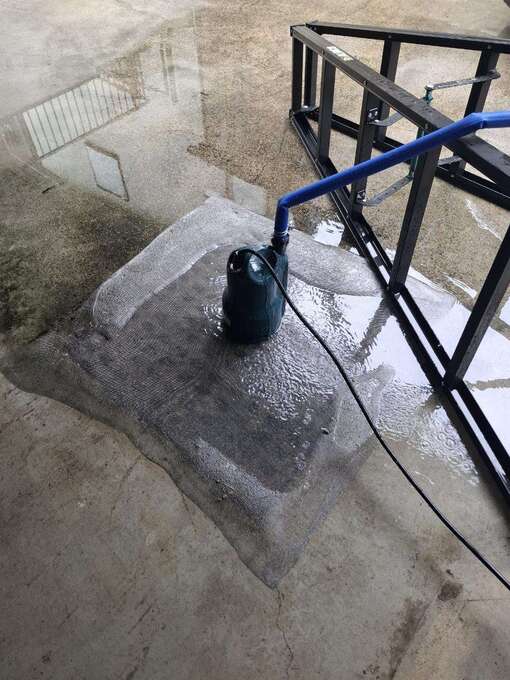

【ご相談時のお写真】
排水桝の上にあるのは小型ポンプで、応急処置としています。（緊急の為お客様が手配して下さりました。）
ということで今回は「ポンプの取替」です！
ポンプって何？ってなりますよね、、、
今回紹介させていただくのは、
排水桝に水が溜まらないように水を吸い上げる２つで１セットのポンプです！

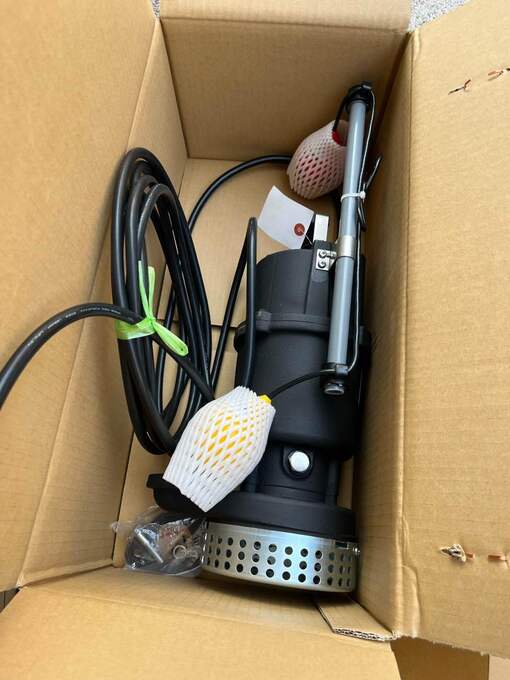

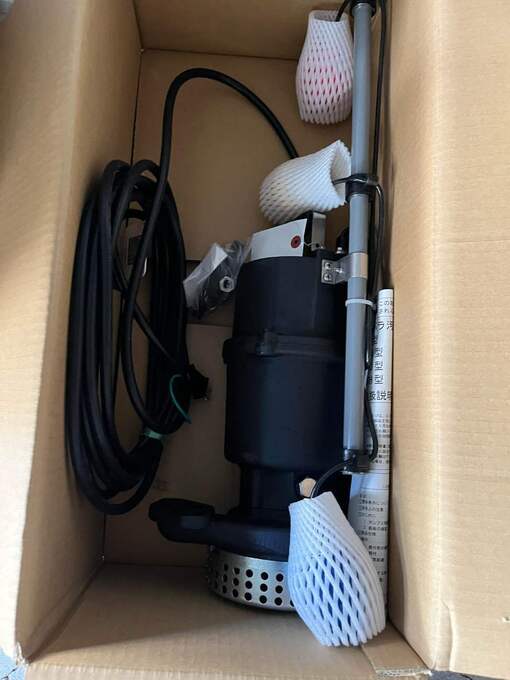

こちらが今回取り付けるポンプです。
【ポンプ①】40DSA6.25S 自動運転内蔵型
【ポンプ②】40DSJ6.25S 自動交互運転内蔵型
写真を見て頂くとわかるように、ポンプ①は下から青、黄、赤と3つ浮きがついており、ポンプ②は下から黄、赤と2つ浮きがついています。
二つのポンプを設置すると、
ポンプ① ポンプ②
赤の浮き
赤の浮き
黄の浮き
黄の浮き
青の浮き
のような位置関係になります！
このポンプは、水位が上がることにより浮きが浮くと作動し水を汲み取る、ポンプ①とポンプ②が交互式に作動するポンプです。
水位が下がり、浮きが沈むとポンプは停止します。
ポンプが一度休憩を挟み交互に作動することで、モーターが焼けづらく、丈夫な仕組みになっています。
ポンプは下記の通りの仕組みで作動します！
【仕組み】
⇓ 水位が上がる
【1】ポンプ②休憩 （ポンプ①作動、ポンプ②停止）
ポンプ①の青の浮きが浮き、ポンプ①が作動
⇓ 水位が下がる（浮きが沈む）
【2】（ポンプ①停止、ポンプ②停止）
ポンプ①の青の浮きが沈み、停止
⇓ 水位が上がる（浮きが浮く）
【3】ポンプ①休憩 （ポンプ①停止、ポンプ②作動）
ポンプ①の青の浮きは浮いても作動せず、水位が上昇、ポンプ②の黄の浮きが浮き、ポンプ②が作動
⇓ 水位が下がる
【4】（ポンプ①停止、ポンプ②停止）
ポンプ②の黄色の浮きが沈みポンプ②が停止
⇓ 水位が下がる
【1】へ
この手順を繰り返します。
ポンプが動いてる間は、基本的にポンプの汲み取りが間に合い、水位が下がるため、反応した浮きよりも水位が上昇することがありません。
だとすると・・・・・
他の浮きはなんのためにあるの？という疑問が生まれると思います。
他の浮きは保険的な役割をしています。
ポンプ①の青の浮き、ポンプ②の黄の浮きが浮いてもポンプが作動しなくなるといった故障が起きた際に浮きよりも水位が上昇してしまいます。
その際にポンプ①の黄の浮き、ポンプ②の赤の浮き、ポンプ①の赤の浮きが控えてることにより同じ交互式の仕組みで水の汲み取りを行うためです。
また、ゲリラ豪雨等の局所的な大雨により水位の上昇が激しく、ポンプ①の赤の浮きもポンプ②の赤の浮きも浮いた場合は、２台同時に作動することで一気に水を
汲み取ります！
以上が今回使用したポンプの仕組みになります。

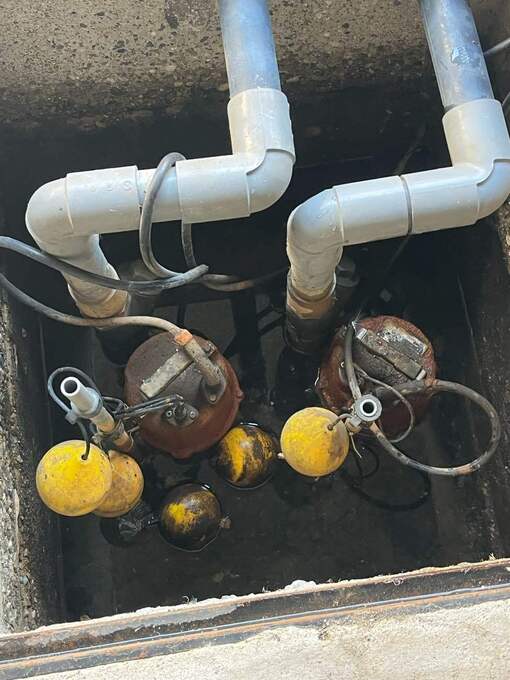

【施工前】
【部材】
こちらが工事に使用した部材になります。
バルブソケット（メタル入り）6つ
Y字型チャッキ弁（青銅製）2つ
他にも塩ビパイプ等は使用しています。

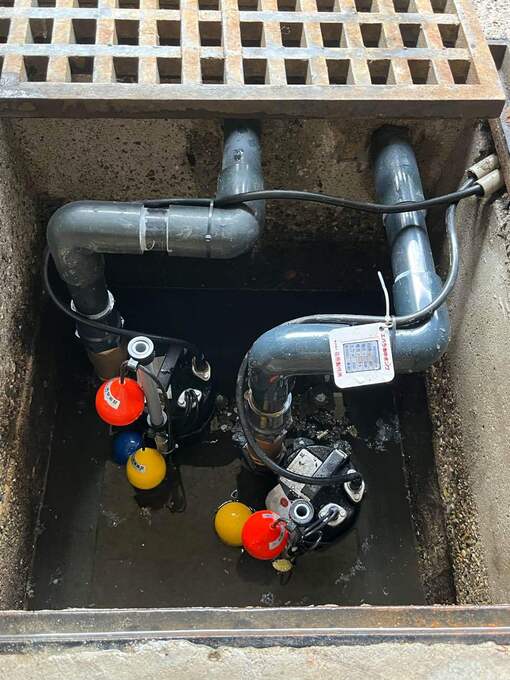

【施工後】
荏原製 ポンプ
40DSA6.25S 自動運転内蔵型
40DSJ6.25S 自動交互運転内蔵型
施工時間4時間程
￥380,000-（諸経費・税込）
お見積もりは3社以上取りましょう！
この度は、ご相談ご依頼頂いたT様ありがとうございました。
大雨の日でも排水桝のことを気にされず快適にお過ごし頂ければ嬉しく思います。
また何かお困りごとがございましたらお気兼ねなくご連絡下さい。
